你知道印制电路板制作的基本作用吗?

发布日期:2020-05-23 作者:kf 点击:

印制电路板制作是指在绝缘基材上,按预定设计,制成印制线路、印制元件或由两者结合而成的导电图形,在绝缘基材上,提供元器件之间电气连接的导电图形,称为印制线路,不包含印制元件。印制电路或者印制线路的成品板称为印制电路板或者印制线路板,亦称印制板,那印制电路板制作的基本作用是什么?下面我们一起来看看。

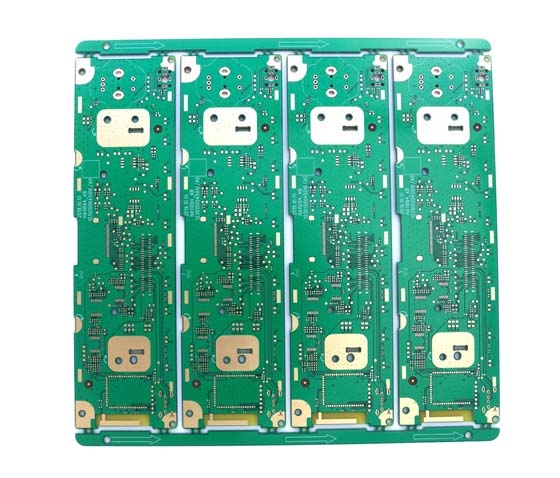

印制电路板

印制电路板制作的基板一般是由绝缘、隔热、并不容易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,而在制造过程中部分铜箔被蚀刻掉,留下来的铜箔就变成网格状的细小线路。这些线路被称做导线,用来提供印制电路板上元器件的电路连接。


为了将元器件固定在印制电路板上面,可将管脚直接焊在焊盘上。焊盘用于固定元器件引脚或引出连线、测试线等,焊盘有圆形、矩形等多种形状。在最基本的印制电路板(单面板)上,元器件都集中在其中一面,导线则都集中在另一面。这么一来就需要在板子上打洞,这样管脚才能穿过板子到另一面,所以元器件的管脚是焊接在另一面上的。因此,印制电路板制作的正反面分别被称为元器件面与焊接面。


假如要将两块印制电路板相互连接,一般都会用到金手指的边接头。使连接器弹片之间连接,进行压迫接触而导电互连。通常连接时,将其中一片印制电路上的金手指插进另一片印制电路上合适的插槽上(一般叫做扩充槽Slot)。由于金导电性好,在低温和高温下不会被直接氧化,不会生锈,而且电镀加工也非常容易,外观也好看,故电子工业的接点表面几乎都要选择电镀金。在计算机中,图形显示卡、声卡、网卡或是其他类似的界面卡,都是借助金手指来与主机板连接的。


印制电路板在电子整机设备中的作用有:为晶体管、集成电路、电阻、电容、电感等元器件提供了固定和装配的机械支撑;实现晶体管、集成电路、电阻、电容、电感等元件之间的布线和电气连接、电绝缘来满足其电气特性;为电子装配工艺中元件的检查、维修提供了识别字符和图形,为波峰焊接提供了阻焊图形。
