关于印制线路板导线的间距有什么要求?

发布日期:2020-05-28 作者:kf 点击:

关于印制线路板导线的间距有什么要求?小编认为,相邻导线间距必须能满足电气安全要求,而且为了便于操作和生产,间距也应尽量宽些。最小间距至少要能适合承受的电压。这个电压一般包括工作电压、附加波动电压以及其它原因引起的峰值电压。如果有关技术条件允许导线之间存在某种程度的金属残粒,则其间距就会减小。因此设计者在考虑电压时应把这种因素考虑进去。在布线密度较低时,信号线的间距可适当地加大,对高、低电平悬殊的信号线应尽可能地短且加大间距。

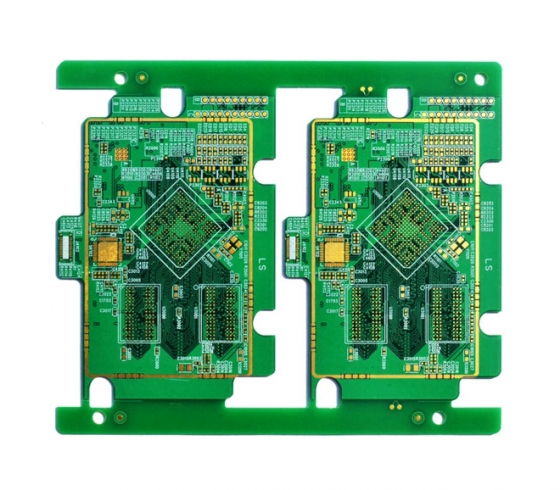

PCB板

印制线路板导线的最小宽度主要由导线与绝缘基扳间的粘附强度和流过它们的电流值决定。当铜箔厚度为0.05mm,宽度为1-1.5mm时。通过2A的电流,温度不会高于3 ℃ ,导线宽度为1.5mm可满足要求。对于集成电路,尤其是数字电路,通常选0.02-0.3mm导线宽度。当然,只要允许,还是尽可能用宽线。尤其是电源线和地线,导线的最小间距主要由最坏情况下的线间绝缘电阻和击穿电压决定。对于集成电路,尤其是数字电路,只要工艺允许,导线可使间距小至5-8mm。


但是对大电流的话,如果电流负荷以20A/平方毫米计算,当覆铜箔厚度为0.5MM时,(一般为这么多,)则1MM(约40MIL)线宽的电流负荷为1A,因此,线宽取1-2.54MM(40-100MIL)能满足一般的应用要求,大功率设备板上的地线和电源,根据功率大小,可适当增加线宽,而在小功率的数字电路上,为了提高布线密度,最小线宽取0.254-1.27MM(10-15MIL)就能满足。


在印制线路板上同时有高压电路和低压电路,高压电路部分的元器件与低压部分要分隔开放置,隔离距离与要承受的耐压有关,通常情况下在2000V时板上要距离20mm,在此之上以比例算还要加大,例如若要承受3000V的耐压测试,则高低压线路之间的距离应在35mm以上,许多情况下为避免爬电,还在印制线路板上的高低压之间开槽。我们做的电路板也有高低压电路,把高低压之间的电路间距用了10mm。
