PCB中的FR4材料是什么?

发布日期:2022-07-22 作者: 点击:

什么是FR-4 ?


1.FR-4材料,这是玻璃纤维布的简称,它是一种线路板原材料和基材,耐燃材料等级的代号,所代表的意思是树脂材料经过燃烧状态必须能够自行熄灭的一种材料规格。Z常用于 PCB (印刷电路板)中,一般的单、双面和多层PCB电路板都是用这个做的!因其具有很高的强度和阻燃性,所以大多数电路板都会选择FR-4作为基材。


2. 什么是PCB及其构成?

PCB是英文Printed Circuit Board的缩写,中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件。是电子元器件电气连接的提供者。

PCB由Z基本单元开始:基底,它由几层组成,每一层在Z终 PCB 的功能中都扮演着重要的角色。这些交替层包括:

• 基材:这是 PCB 的基础材料。它使 PCB 具有刚性。

• 铜:在PCB 的每个功能面上添加一层薄薄的导电铜箔——如果是单面PCB,则在一侧,如果是双面PCB,则在两侧。这是铜走线层。

• 阻焊层:铜层的顶部是阻焊层,它赋予每块PCB 特有的绿色。它使铜迹线与其他可能导致短路的导电材料无意接触。换句话说,焊料将所有东西保持在原位。阻焊层中的孔是应用焊料将组件连接到电路板上的地方。阻焊层是 PCBA 顺利制造的关键步骤,因为它可以防止在不需要的部件上发生焊接,避免短路。

• 丝印:白色丝印是PCB 板上的Z后一层。该层以字符和符号的形式在PCB上添加标签。这有助于指示板上每个组件的功能。


PCB根据其基板材料的不同而不同,高频微波板、金属基板铝基板、铁基板、铜基板、双面板及多层板。其线路是做为原件之间导通的工具,在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。布线密度高,体积小,重量轻,利于电子设备的小型化。

板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,而在制造过程中部份被蚀刻处理掉,留下来的部份就变成网状的细小线路了。


3. FR-4的优势及与特点.

一般的单、双面和多层PCB电路板都用FR-4做的,FR-4中的FR表示阻燃剂,而数字4则将该材料与此类中的其他材料区分开。FR-4是玻璃纤维增强的环氧层压板,看起来像薄的编织布板。术语FR-4也代表用于制造这些层压板的等级。玻璃纤维结构为材料提供了结构稳定性。玻璃纤维层覆盖有阻燃的环氧树脂。这为材料带来了耐用性和强大的机械性能。所有这些特性使FR-4印刷电路板在电子合同制造商中很受欢迎。

其技术特点主要在于:电绝缘性,能稳定、平整度好、表面光滑、无凹坑、厚度公差标准,适合应用于高性能电子绝缘要求的产品,如FPC补强板、PCB钻孔垫板、玻纤介子、电位器碳膜印刷玻璃纤维板、精密游星齿轮(晶片研磨)、精密测试板材、电气(电器)设备绝缘撑条隔板、绝缘垫板、变压器绝缘板、电机绝缘件、研磨齿轮、电子开关绝缘板等。

FR-4板材现已广泛应用于军工、通讯、电脑、数字电路、工业仪器仪表、汽车电路等电子产品,各项性能指标都能满足一般工业用电子产品的需要。有很好的价格性能比。

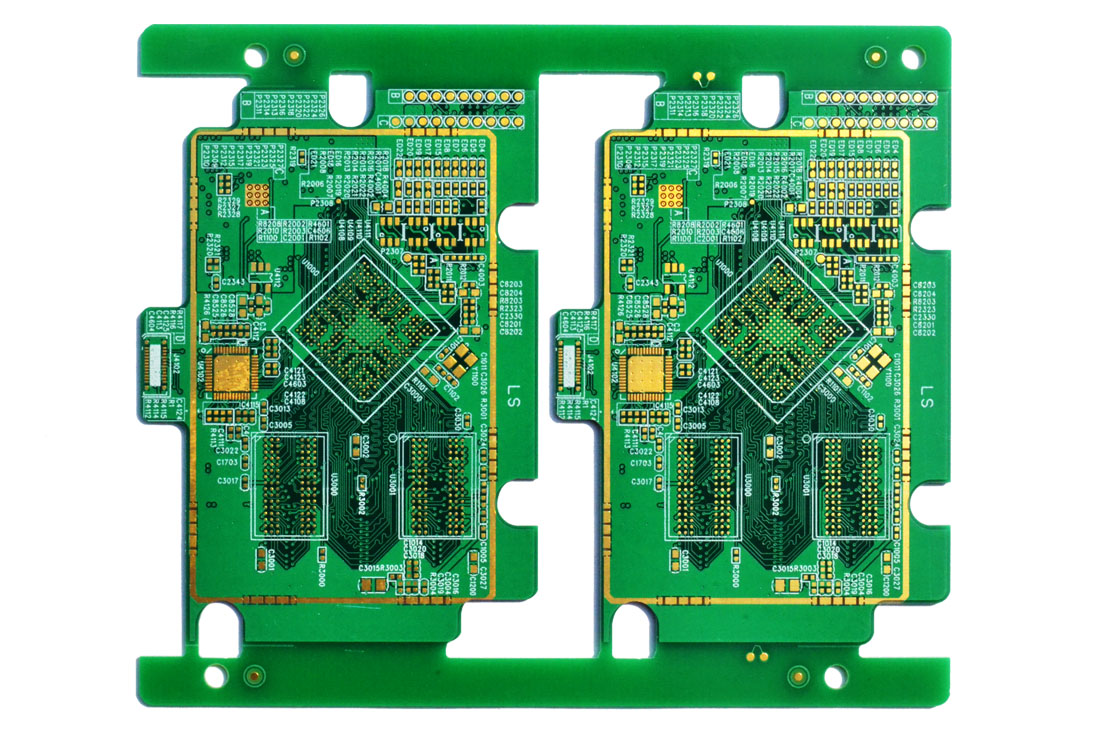

例如:工业电池电路板


板材类型:FR-4

层数: 2层

板厚:1.6mm

尺寸:80mm*300mm

表面处理:白色字符绿色面漆
