PCB概述

  PCB( Printed Circuit Board),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板

  PCB设计的一般原则

  要使电子电路获得最佳性能,元器件的布局及导线的布设是很重要的。为了设计质量好、成本低的PCB,应遵循以下一般性原则。

  (1)特殊元器件布局

  首先,要考虑PCB尺寸的大小:PCB尺寸过大时,印刷线条长,阻抗增加,抗噪声能力下降,成本也增加;过小,则散热不好,且邻近线条易受干扰。在确定PCB尺寸后,再确定特殊元器件的位置。最后,根据电路的功能单元,对电路的全部元器件进行布局。

  在确定特殊元器件的位置时要遵守以下原则:

  ①尽可能缩短高频元器件之间的连线,设法减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近,输入和输出元件应尽量远离。

  ②某些元器件或导线之间可能有较高的电位差,应加大它们之间的距离,以免放电引出意外短路。带高电压的元器件应尽量布置在调试时手不易触及的地方。

  ③重量超过15g的元器件,应当用支架加以固定,然后焊接。那些又大又重、发热量多的元器件,不宜装在印刷板上,而应装在整机的机箱底板上,且应考虑散热问题。热敏元件应远离发热元件。

  ④对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局,应考虑整机的结构要求。若是机内调节,应放在印刷板上方便调节的地方;若是机外调节,其位置要与调节旋钮在机箱面板上的位置相适应。

  ⑤留出印刷板定位孔及固定支架所占用的位置。

  (2)一般元器件布局

  根据电路的功能单元,对电路的全部元器件进行布局时,要符合以下原则:

  ①按照电路的流程安排各个功能电路单元的位置,使布局便于信号流通,并使信号尽可能保持一致的方向。

  ②以每个功能电路的核心元件为中心,围绕它来进行布局。元器件应均匀、整齐、紧凑地排列在PCB上,尽量减少和缩短各元器件之间的引线和连接。

  ③在高频下工作的电路,要考虑元器件之间的分布参数。一般电路应尽可能使元器件平行排列,这样,不但美观,而且装焊容易,易于批量生产。

  ④位于电路板边缘的元器件,离电路板边缘一般不小于2mm。电路板的最佳形状为矩形。长宽比为3:2或4:3。电路板面尺寸大于200mm×150mm时,应考虑电路板所受的机械强度。

  (3)布线

  布线的原则如下:

  ①输入输出端用的导线应尽量避免相邻平行,最好加线间地线,以免发生反馈耦合。

  ②印刷板导线的最小宽度主要由导线与绝缘基板间的粘附强度和流过它们的电流值决定。当铜箔厚度为0.5mm、宽度为1~15mm时,通过2A的电流,温升不会高于3℃。因此,导线宽度为1.5mm可满足要求。对于集成电路,尤其是数字电路,通常选0.02~0.3mm导线宽度。当然,只要允许,还是尽可能用宽线,尤其是电源线和地线。导线的最小间距主要由最坏情况下的线间绝缘电阻和击穿电压决定。对于集成电路,尤其是数字电路,只要工艺允许,可使间距小于0.1~0.2mm。

  ③印刷导线拐弯处一般取圆弧形,而直角或夹角在高频电路中会影响电气性能。此外,尽量避免使用大面积铜箔,否则,长时间受热时,易发生铜箔膨胀和脱落现象。必须用大面积铜箔时,最好用栅格状,这样有利于排除铜箔与基板间粘合剂受热产生的挥发性气体。

  (4)焊盘

  焊盘中心孔要比器件引线直径稍大一些。焊盘太大易形成虚焊。焊盘外径D一般不小于(d+1.2)mm,其中d为引线孔径。对高密度的数字电路,焊盘最小直径可取(d+1.0)mm。


设计PCB电路板需要学习哪些科目

  要想设计设计PCB电路板,首先要知道基本的电子基础、元器件知识、绘图软件操作、了解部分编程的流程。另外设计软件需要知道一些电磁兼容性的知识。

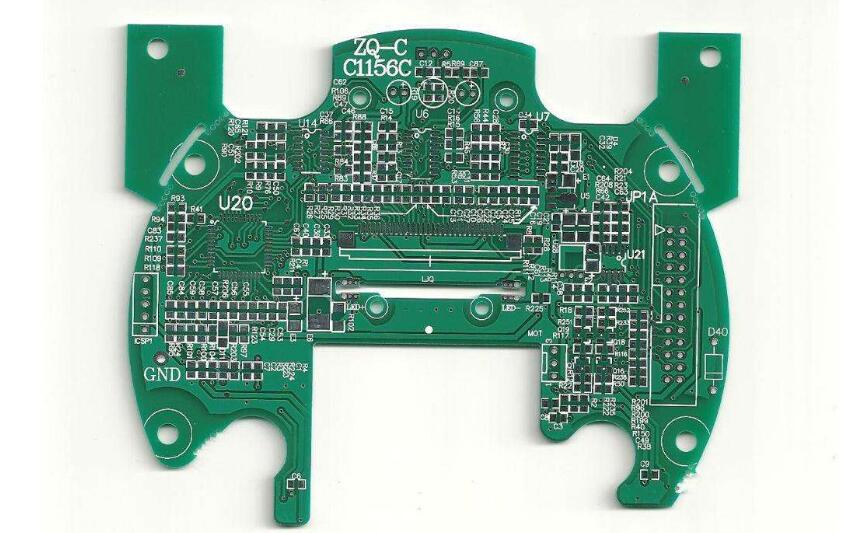

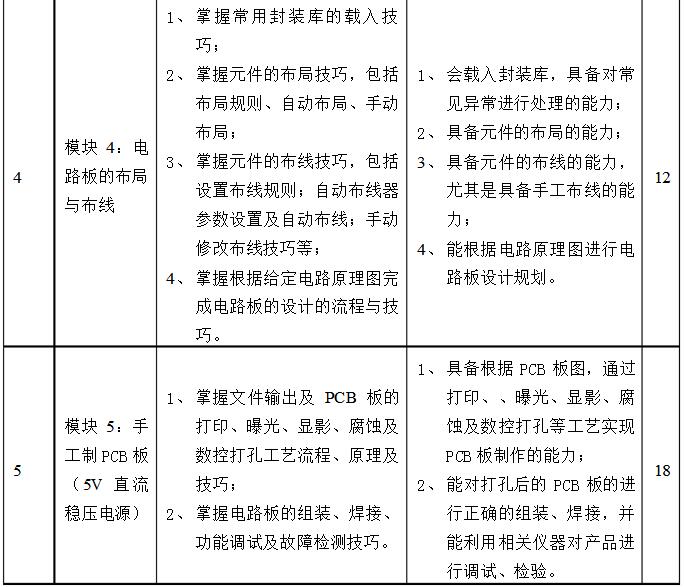

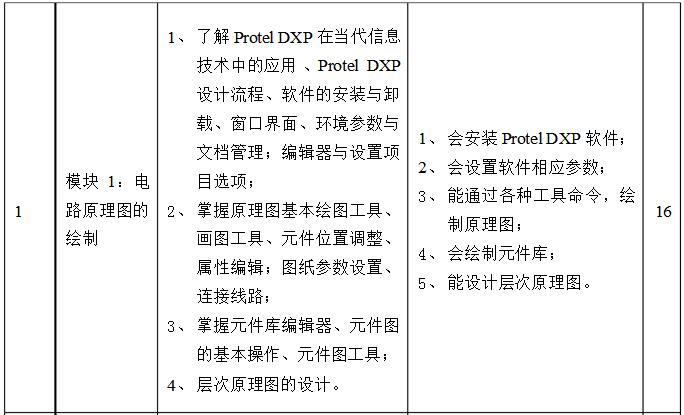

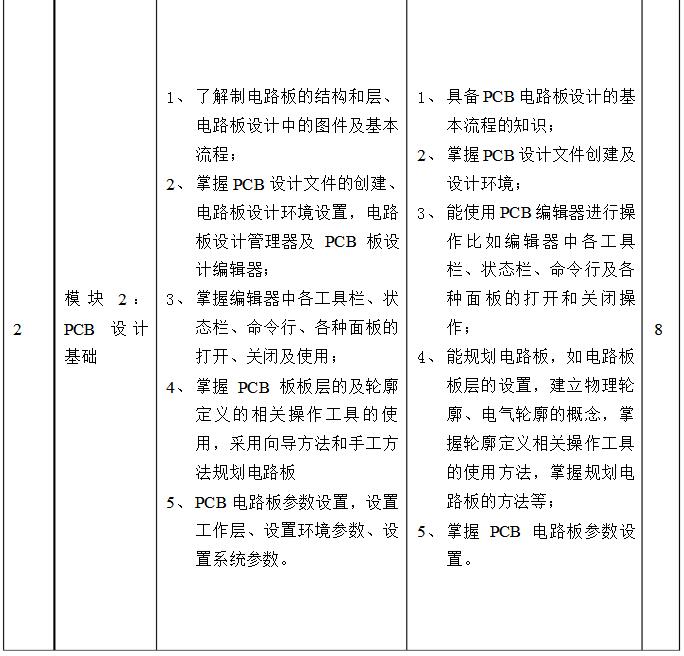

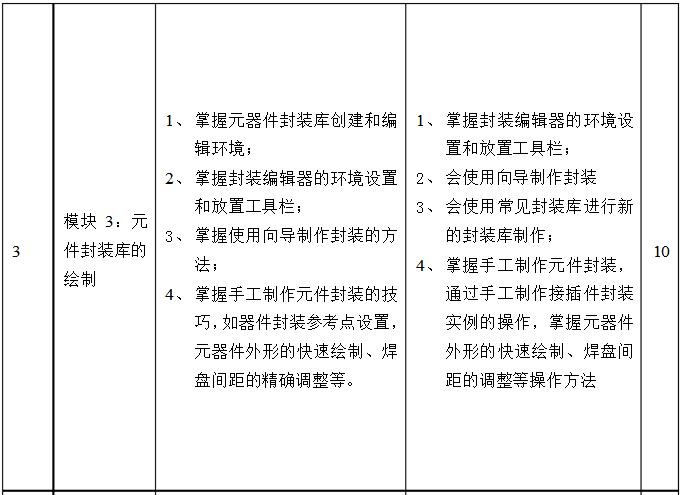

  PCB设计课程内容与要求

设计PCB电路板,需要学习哪些科目?pcb板设计有哪些书籍

六本pcb板设计书籍

  1、《protel99se多层电路板设计与制作》

  2、《portel99se高级应用(修订版)》赵景波编制

  3、《AltiumDesignerPCB画板速成(配视频)》郑振宇Kivy编写

  4、《PCB设计大全》

  本书介绍了如何应用OrCAD软件包来设计和生产印制电路板。书中大量的示例展示了如何用Capture绘制电路的原理图,如何用PCBEditor设计可投产的电路板。同时,还讲述了印制电路板设计的相关知识,包括印制电路板的生产流程、参考标准、可生产性设计、信号完整性设计等。本书既可以作为大专院校学生和工程师深入学习该软件的考书,也可以作为了解印制电路板设计过程的参考用书。

  5、《PCB板的设计与制作》

  《PCB板的设计与制作》以Protel2004中文汉化版来进行讲解,重点介绍了原理图的设计、PCB板的设计和元件库的设计,并简要介绍了手工制作印制电路板的一些基本操作方法和技巧。本书语言简洁,通俗易懂,知识点全面具体,是编者多年从事印制电路板的经验之作。全书图文并茂,并通过大量的设计实例说明了原理图设计及PCB板设计中的一些技巧与方法,以及设计过程应该注意的问题。工程性好,实用性强。《PCB板的设计与制作》可以作为高职高专电子信息工程、通信工程、自动化、电气和计算机应用等专业的教材,也可以作为广大电路设计爱好者的自学教材、社会培训班的培训教材及Protel电路设计认证考核的教材。本书由徐州工业职业技术学院夏淑丽、张江伟担任主编。

  6、《电路板设计与制作》

  作 者:杜刚

  出版社:清华大学出版社

  出版时间:2010年02月


本文网址:http://www.szfux.com/news/414.html

关键词:PCB
